lunes, 9 de octubre de 2017
NORMATIVAS PARA INSTALACIÓN EN PLANTA EXTERNA // 13
En las siguientes diapositivas se muestra la manera correcta de realizar un paso aéreo, mediante los elementos correctos para su ejecución, en este caso los pasos aéreos también llamados vuelos están referidos a FTTH en entorno urbano, entre fachadas y donde yá exista este paso de otras instalaciones. De otra forma conllevará la solicitud de los correspondientes permisos oficiales y particulares.
jueves, 10 de agosto de 2017
NORMATIVAS PARA INSTALACIÓN EN PLANTA EXTERNA // 12
La siguiente Normativa, normaliza la forma de completar las diferentes Bandejas en nuestras Cajas de Distribución CD.
1ª Bandeja: Alimentación de los dos Divisores Ópticos (Splitter) de 1º Nivel, ya que en las ampliaciones y nuevos proyectos llevará ambos conectados en sus diferentes salidas.
2ª, 3ª .....N - Bandejas: Distribución de las diferentes salidas de los divisores, utilizando los tubos de transporte de fibra desnuda, como reflejan las diapositivas e identificando tanto las fusiones en las bandejas, así como la leyenda de todo lo instalado en esta CD, Caja de Distribución y Empalme.
1ª Bandeja: Alimentación de los dos Divisores Ópticos (Splitter) de 1º Nivel, ya que en las ampliaciones y nuevos proyectos llevará ambos conectados en sus diferentes salidas.
2ª, 3ª .....N - Bandejas: Distribución de las diferentes salidas de los divisores, utilizando los tubos de transporte de fibra desnuda, como reflejan las diapositivas e identificando tanto las fusiones en las bandejas, así como la leyenda de todo lo instalado en esta CD, Caja de Distribución y Empalme.
martes, 25 de julio de 2017

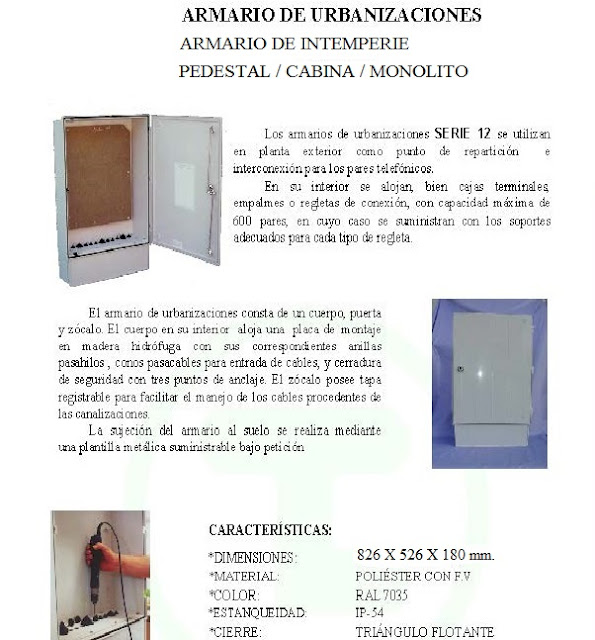

NORMATIVA EN OBRA CIVIL / ARMARIOS DE URBANIZACIÓN
También llamados Armarios de Intemperie, Pedestales, Cabinas y Monolitos. Se trata de una Infraestructura propia donde albergamos nuestros Equipos y es necesaria su correcta instalación como se muestra en las siguientes diapositivas, mediante un Basamento realizado a tal efecto con Hormigón HM-20 y 2 varillas de anclaje.
Desde este Basamento se instalarán 4 tubos de 63Ø, hasta la arqueta indicada en los planos de construcción entregados. Esta canalización deberá ser protegida con cinta balizadora de Telecomunicaciones.
Desde este Basamento se instalarán 4 tubos de 63Ø, hasta la arqueta indicada en los planos de construcción entregados. Esta canalización deberá ser protegida con cinta balizadora de Telecomunicaciones.
sábado, 22 de julio de 2017
LEYENDA PLANOS Y ABREVIATURAS DE NUEVOS PROYECTOS/ AMPLIACIONES
En la siguiente diapositiva podemos reconocer la leyenda incluida en los planos de los nuevos proyectos y ampliaciones con los nuevos formatos.
jueves, 20 de julio de 2017
NUEVO ETIQUETADO DE CABLES DE FIBRA ÓPTICA EN AMPLIACIONES / NUEVOS PROYECTOS
En esta diapositiva, se puede ver la diferencia de etiquetado, lo hemos desglosado en:
ANTIGUA ETIQUETA y NUEVA ETIQUETA
La principal novedad como puede verse es la inclusión del tramo de cable que está numerado como podremos ir viendo en planos entregados para construcción.
También vemos que las siglas han cambiado un poco, pero esto lo vemos en otra diapositiva posterior indicando todos los cambios.
ANTIGUA ETIQUETA y NUEVA ETIQUETA
La principal novedad como puede verse es la inclusión del tramo de cable que está numerado como podremos ir viendo en planos entregados para construcción.
También vemos que las siglas han cambiado un poco, pero esto lo vemos en otra diapositiva posterior indicando todos los cambios.
martes, 18 de julio de 2017
lunes, 26 de junio de 2017
NORMA DE INSTALACIÓN DE CAJAS EN ARQUETA D
COMO SE APRECIA EN LA DIAPOSITIVA INFERIOR, CUANDO INSTALAMOS UNA CAJA EN ARQUETAS TIPO D, SE DEJA UNA COCA / VALONA DE CABLE, PARA PODER SACAR LA CAJA Y PODER TRABAJAR EN ELLA FUERA DE LA ARQUETA CON FACILIDAD.
CUANDO TRABAJAMOS EN SUC DE TESA, TENER EN CUENTA LA INSTALACIÓN FUTURA DE LA CAJA DE FO. DE ELLOS SI NO ESTÁ YA INSTALADA.
CUANDO TRABAJAMOS EN SUC DE TESA, TENER EN CUENTA LA INSTALACIÓN FUTURA DE LA CAJA DE FO. DE ELLOS SI NO ESTÁ YA INSTALADA.
NORMAS DE INSTALACIÓN EN SALIDAS A FACHADA
LAS SALIDAS A FACHADA O ENTRADAS DE CANALIZACIÓN PROPIA, YA SEA EN SUC DE TELEFÓNICA EN MARCO, O BIEN EN CANALIZACIONES PROPIAS DE NUESTRA OPERADORA, DEBEN ESTAR CONSTRUIDAS CON ESTAS DIMENSIONES, ASÍ MISMO SE INDICAN LOS FALLOS MÁS COMUNES EN SU INSTALACIÓN.
miércoles, 21 de junio de 2017
Identificación de Tubos Holgados
Para la correcta identificación de los tubos portafibras, a partir de más de 4 tubos en el cable multifibra, se deberán identificar con rotulador indeleble según el manual adjunto.
lunes, 5 de junio de 2017
lunes, 29 de mayo de 2017
Manual de Construcción de Torpedo Fachada/Caja Distribución/Caja de Empalme
A continuación presentamos nuestros Torpedos de Fachada / Caja de Distribución y Caja de empalme, osea, valida para todos estos casos, siempre que no supere el cable principal la capacidad de 144 FO.
La podemos utilizar como caja de segregación en bandejas, como caja de distribución con Splitter//divisores tipo PLC de 1º nivel, o bien como caja de empalme, en distribución para segregación de cajas de abonado.
La podemos utilizar como caja de segregación en bandejas, como caja de distribución con Splitter//divisores tipo PLC de 1º nivel, o bien como caja de empalme, en distribución para segregación de cajas de abonado.
sábado, 27 de mayo de 2017
sábado, 6 de mayo de 2017
